Jenis Kabel Jaringan

Kabel Coaxial

Kabel Coaxial terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel. Beberapa jenis kabel coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.

Karakteristik kabel coaxial

1.       Kecepatan dan keluaran 10 - 100 MBps

2.       Biaya Rata-rata per node murah

3.       Media dan ukuran konektor medium

4.       Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium)

Jaringan yang menggunakan kabel coaxial merupakan jaringan dengan biaya rendah, tetapi jangkauannya sangat terbatas dan keandalannya juga sangat terbatas. Kabel coaxial pada umumnya digunakan pada topologi bus dan ring.

Kabel Coaxial Terdiri dari 4 bagian yaitu:

1.       Center core di pusat kabel, yang berfungsi sebagai konduktor

2.       Dielectric insulator, pembatas metallicshield dan Center core

3.       Metallic shield, pelindung kabel dari gangguan luar

4.       Plastic jacket, pelindung kabel terluar.

Penggunaan kabel Coaxial

Kabel ini sering digunakan untuk antena televisi dan transmisi telepon jarak jauh. Konektornya adalah BNC (British Naval Connector). Kabel ini terbagi menjadi 2, yaitu

1.       Coaxial Baseband (Kabel 50 ohm) digunakan untuk transmisi digital.

2.       Coaxial Broadband (Kabel 75 ohm) digunakan untuk transmisi analog.

Kabel Coaxial terkadang juga digunakan untuk Topologi Bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial.

Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial :

10Base5 / Kabel "Thicknet" :

adalah sebuah kabel coaxial "original" Ethenet tidak digunakan lagi untuk LAN modem.

Aturan penggunaan thicknet:

• Setiap ujung harus diterminasi dengan terminator 50 ohm
• Maksimum 3 segmen dengan peralatan terhubung (attached device) atau berupa populated segments.
• Setiap kartu jaringan memiliki pemancar tambahan (external transceiver)
• Setiap segment maksimal berisi 100 perangkat jaringan, termasuk repeater.
• Maksimum panjang kabel persegment adalah 1.640 feet (sekitar 500 meter)
• Jarak maksimum antar segment adalah 4.920 feet (sekitar 1500 meter)
• Setiap segment harus diberi ground
• Jarak maksimum antar tap adalah 8 feet (sekitar 2,5 meter)

10Base2 / Kabel "Thinnet":

adalah sebuah kabel Coaxial RG/U-58, mempunyai diameter yang lebih kecil dari "Thicknet", menggantikan "Thicknet". Tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

Aturan penggunaan Thinnet

• Setiap ujung diberi hambatan sebesar 50 ohm
• Panjang  maksimal kabel sekitar 100 feet (185 meter) per segment
• Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan
• Kartu jaringan cukup menggunakan transceiver yang onboard
• Maksimum ada 3 segmant yang terhubung satu sama lain
• Setiap segmen dilengkapi dengan satu ground
• Panjang maksimum antar Tconnector adalah 1,5 feet (30,5 meter)
• Panjang maksimum kabel dalam satu segment adalah 1,818 feet (555 meter)

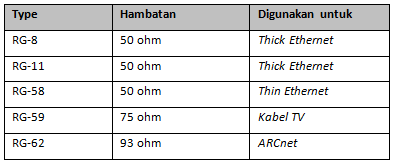

Tabel 1: Jenis Cable Coaxial

Twisted Pair

Kabel twisted pair terjadi dari dua kabel yang diputar enam kali per-inchi untuk memberikan perlindungan terhadap interferensi listrik ditambah dengan impedensi, atau tahanan listrik yang konsisten. Nama yang umum digunakan untuk kawat ini adalah IBM jenis/kategori 3.

A.      Unshielded Twisted Pair

Kabel “Unshielded twisted pair” (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna konduktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat. Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45. Secara singkat kabel UTP adalah murah dan mudah dipasang, dan bisa bekerja untuk jaringan skala kecil

B.       Shield Twisted Pair

Kabel STP sama dengan kabel UTP, tetapi kawatnya lebih besar dan diselubungi dengan lapisan pelindung isolasi untuk mencegah gangguan interferensi. Jenis kabel STP yang paling umum digunakan pada LAN ialah IBM jenis/kategori 1.

“Shielded twisted pair” juga adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Terdapat 5 kategori kabel UTP :

1.       Category (CAT) 1

Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data (online telepon).

2.       Category (CAT) 2

Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps .(Local Talk)

3.       Category (CAT) 3

Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps (Ethernet).

4.       Category (CAT) 4

Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps (Token Ring).

5.       Category (CAT) 5

Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps (Fast Ethernet).

Fiber Optic

Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas. Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung. Kabel fiber optic merupakan media networking medium yang digunakan untuk transmisi-transmisi modulasi. Fiber Optic harganya lebih mahal di bandingkan media lain.

Fiber Optic mempunyai dua mode transmisi, yaitu single mode dan multi mode. Single mode menggunakan sinar laser sebagai media transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.

Karakteristik kabel fiber optik

1.       Beroperasi pada kecepatan tinggi (gigabit per detik)

2.       Mampu membawa paket-paket dengan kapasitas besar

3.       Biaya rata-rata pernode cukup mahal

4.       Media dan ukuran konektor kecil

5.       Kebal terhadap interferensi elektromagnetik

6.       Jarak transmisi yang lebih jauh ( 2 - 60 kilometer)

Teknologi fiber optic atau serat cahaya memungkinkan menjangkau jarak yang besar dan menyediakan perlindungan total terhadap gangguan elektrik. Kecepatan transfer data dapat mencapai 1000 mbps serta jarak dalam satu segment dapat labih dari 3.5 km. kabel serat cahaya tidak terganggu oleh lingkungan cuaca dan panas.
