Pengenalan Jendela Cisco Paket Tracer v5.3

Kali ini saya akan menjelaskan jendela jendela yang ada pada Cisco Paket Tracer v5.3,
yang digunakan untuk pembuatan simulasi jaringan.

Langsung saja bagian awal yang akan saya kenalkan adalah jendela awal pada Cisco Paket Tracer v5.3



Gambar 1 : Tampilan Jendela Cisco Packet Tracer v5.3
Mulai dari titlebar, menubar, toolbar, lembar kerja. intinya disini akan coba saya pilah-pilah device yang sering digunakan. Perhatikan pada bagian Device/Peralatan/Hardware

A. Router

Gambar 2 : Ini Router, pada bagian Router bisa diklik aja,,,terus untuk pilihan-pilihannya yang bisa digunakan sebelah kanan, penggunaannya bisa klik tahan dan tarik ke lembar kerja


Seperti yang telah kita ketahui, fungsi dari router adalah menghubungkan sebuah network yang berbeda atau ip class yang berbeda atau subnet atau gang yang berbeda. Karena jika kita menggunakan sebuah hub / switch biasa, maka device atau computer tidak akan konek.

B. Switch

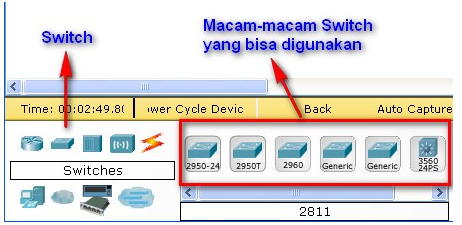

Gambar 3 : Switch
Switch akan kita pakai untuk menghubungkan banyak  computer yang mempunyai port-port penyambungan. Ada yang 24,32 dibawahnya juga ada…kalo yang sering saya pakai dipraktek itu yang nomer 1 guys, 2950-24…intinya sama saja sih

C. Komputer

Gambar 4 : End Devices contohnya laptop, computer dan server…
ini peralatan terakhir yang kita gunakan untuk menyambungkan sebuah jaringan computer. Pada point (a) Komputer, (b) Laptop, (c) Server. nah, ketiga peralatan itu akan sering kita gunakan dalam praktek-praktek selanjutnya,,,so, dipahami dan dimengerti ya

D. Kabel

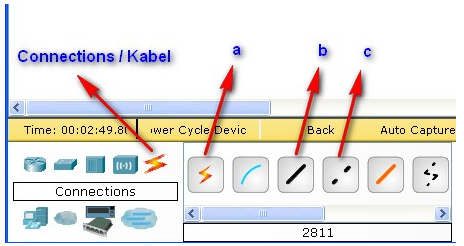

Gambar 5 : Connections / Kabel – (a) Kabel Otomatis, (b) Kabel Straight, (c) Kabel Crossover
Pada bagian ini, kita dapat menggunakan kabel untuk menghubungkan device atau hardware, misalnya komputer dengan komputer, komputer dengan switch dan masih banyak lagi.

kabel a dan b adalah kabel rollover. Untuk penggunaannya, kapan kita menggunakan kabel cross dan kapan kita menggunakan kabel straight, perhatikan keterangan di bawah ini :

a.       Straight akan digunakan untuk menghubungkan device-device yang berbeda, missal :
a.       PC – Hub
b.      PC – Switch
c.       Router – Hub
d.      Router – Switch
b.      Sedangkan Cross digunakan untuk menghubungkan device-device yang sama, missal :
a.       Komputer – Komputer
b.      Switch – Hub
c.       Switch – Switch
d.      Router – Router
e.      Router – PC
c.       Untuk Router – PC juga bisa digunakan kabel rollover…
d.      Nah, jika kita kesulitan menentukan kita harus menggunakan kabel (b) straight atau (c) crossover, maka gunakanlah bantuan kabel (a), dia akan mengotomatisasi penggunaan kabel yang benar yang sesuai dengan kebutuhan.


Sekian postingan kali ini, berkenan jika kalian meambahkan komentar di bawah artikel ini, demi kemajuan blog ini. Sayonara ~~!
